Durchführung einer Punktabsteckung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Absteckung

Wählen Sie im Dialog Messungstyp den Button "Absteckung".

Absteckprofil auswählen

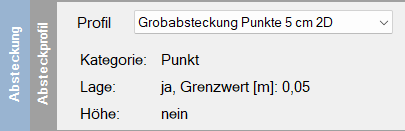

Wählen Sie im Bereich Absteckprofil ein Profil für die Absteckung von Punkten aus.

Punkt auswählen

Nach der Auswahl eines Absteckungsprofils für Punkte gelangen Sie im nächsten Panel in die Punktauswahl. Selektieren Sie hier den abzusteckenden Punkt in der Grafik. Falls Sie den Punkt nicht im aktuellen Ausschnitt haben, aber die Punktnummer kennen, geben Sie diese ein und klicken auf die Lupe. Der Punkt wird dann in die Mitte des Grafikfensters im Maßstab 1:50 eingezoomt.

Nach der Punktauswahl gelangen Sie mit einem Klick auf den Pfeil nach unten in das eigentliche Absteckungspanel, mit einem Klick auf den Pfeil nach oben zurück zur Punktauswahl. Über den Button neben den Pfeiltasten kann die Absteckung abgebrochen werden.

Bitte lesen Sie weiter in den Kapiteln Lageabsteckung von Punkten, Höhenabsteckung von Punkt, Punktabsteckung in 3D und Punktabsteckung 3D dynamisch.
